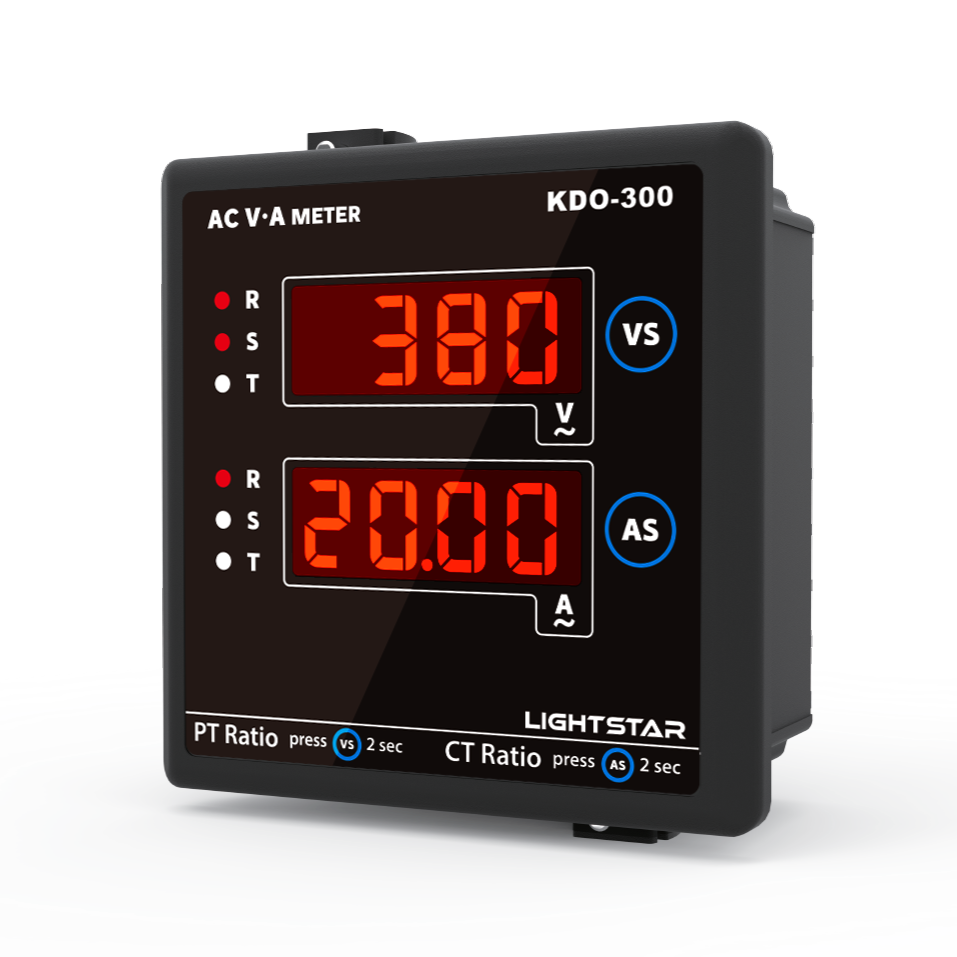

三相電圧・電流計 KDO-100、200、300

三相電圧・電流計

販売価
19,200 円
割引価
19,200
送料案内
200,000送料別途案内
積立金
190円
形名 / 仕様 *
通信(有/無) *
総商品金額 19,200

1. 注文方法:形名
                    KDO-100 (三相電圧・電流)

                    KDO-200 (三相電圧・電流+周波数/電力/力率)

                    KDO-201 (三相電圧・電流+周波数/電力/力率+RS-485通信)

                    KDO-300 (三相電圧・電流+通信)

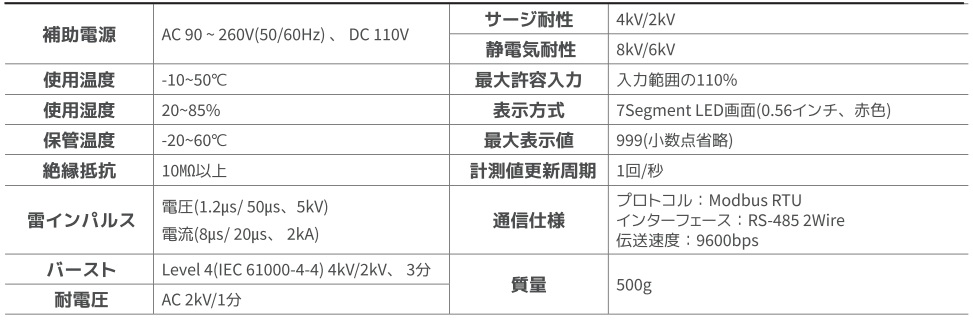

2. 仕様
  (1) 用途:三相の電圧と電流を計測して表示ができる計器です。
  (2) 補助電源:AC 90~260V(50/60Hz)、DC 110V

  (3) 表示方式:7segment LED(0.56インチ、赤色)
  (4) 使用周囲温度 / 湿度:-10~50℃ / 20~85%

  (5) 絶縁抵抗:100㏁以上(500VDC)

  (6) 耐電圧:2000VAC 1分間(外部端子とケース間)
  (7) 雷インパルス:2000VAC 1分間(外部端子とケース間)

  (8) 質量:300g

3. その他
  (1) 設定方法
    - 電圧設定:VSボタンを押す → ASボタンで3P3、3P4中選択 → VS
ボタンを押す → ASボタンでPT 500(直結時)またはPT仕様選択→ VAボタンを押す
    - 電流設定:ASボタン
を押す → VSボタンでCT 一次値選択k → ASボタンを押す

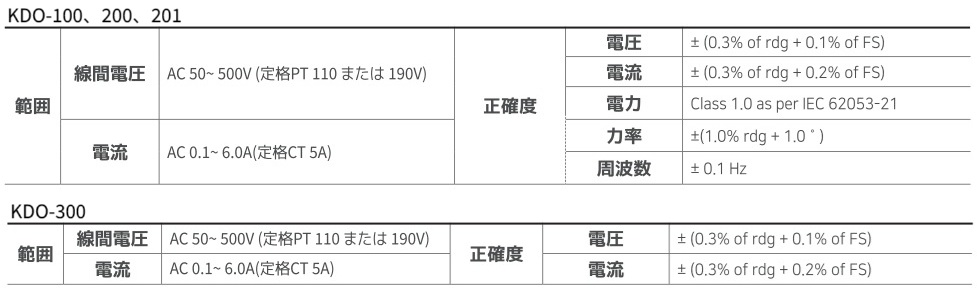

    (2) 入力仕様

     -線間電圧:AC 50~500V (定格PT 110 or 190V)

     -電流:AC 0.1 ~ 6.0A (定格CT 5A)

     -正確度:±(0.3% of rdg + 0.2% or F.S)

    (3) 結線図及び寸法

     - KDO-100 結線図



     - KDO-200 結線図

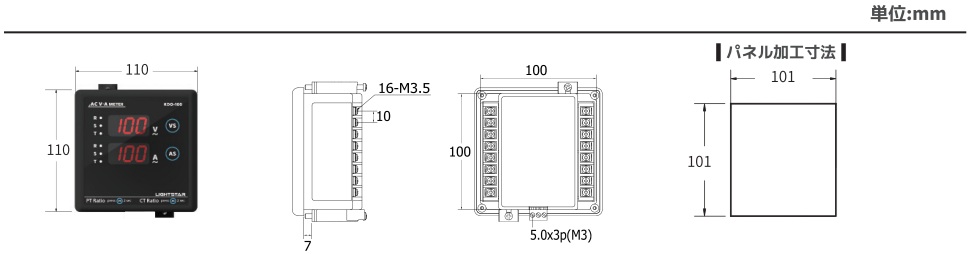

     - KDO 寸法
