1. 注文方法:形名
KDU-100(電圧・周波数接点出力)
KDU-200(電圧・周波数接点出力+電流表示)
KDU-201(電圧・周波数接点出力+電流表示+RS-485통신)

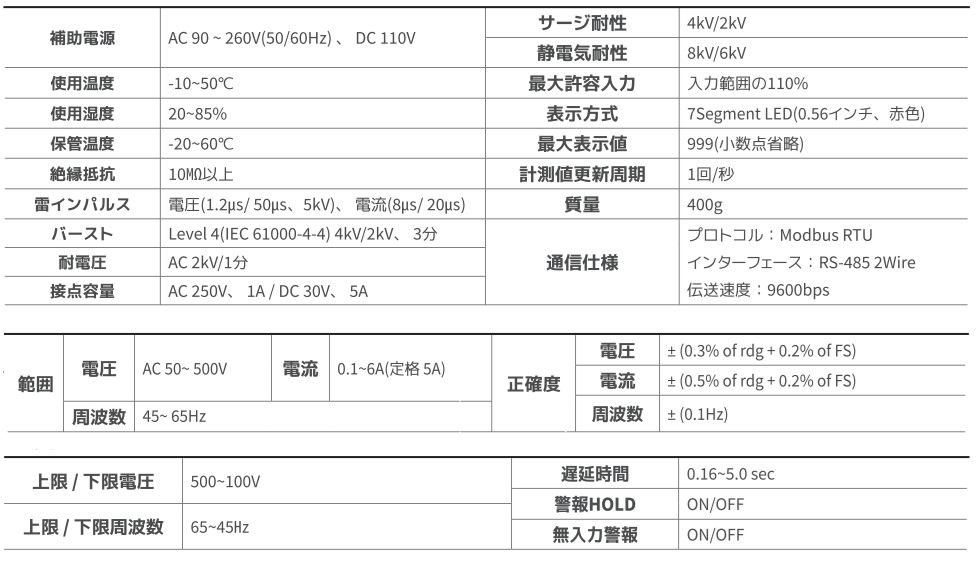

2. 仕様
(1) 用途:電圧及び周波数を測定して表示し、設定された電圧及び周波数の範囲から外れる際に前面液晶に警報灯が表示され、警報リレーが作動します。
(2) 補助電源:AC 90~260V(50/60Hz)、DC 110V
(3)使用周囲温度 / 湿度:-10~50℃ / 20~85%
(4) 絶縁抵抗:100㏁以上(500VDC)
(5) 耐電圧:2000VAC 1分間(外部端子とケース間)
(6) 雷インパルス:1.2/50㎲ 4kV、8/20㎲ 2kV
(7) 表示方式:7segment LED(0.56インチ、赤色)
(8) 質量:270g
3. その他
(1) 設定方法
- SETボタンを押す → △ボタンでHI値を選択 → SETボタンを押す → △ボタンでLOW値を選択 → SETボタンを押す → △ボタンで遅延時間を選択
→ △ボタンでHI値を選択 → SETボタンを押す → △ボタンでLOW値を選択 → SETボタンを押す → △ボタンで遅延時間を選択
→ SETボタンを押す → △ボタンでHOLD機能ON/OFFを選択 → SETボタンを押す
(2) 入力仕様
- 範囲:電圧 AC 50~500V / 周波数 45~65Hz
- 正確度:電圧 ±(0.3 of rdg + 0.2% of F.S) / 周波数 ±(0.1Hz)

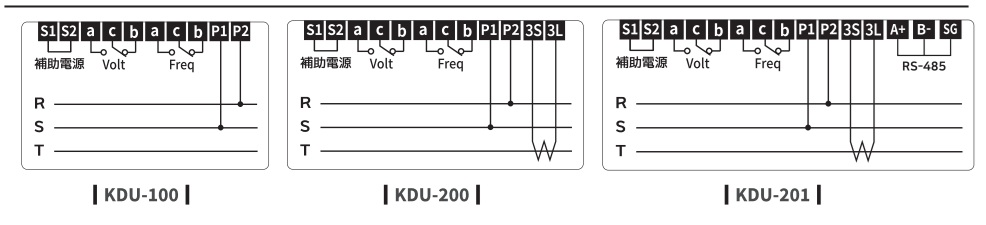

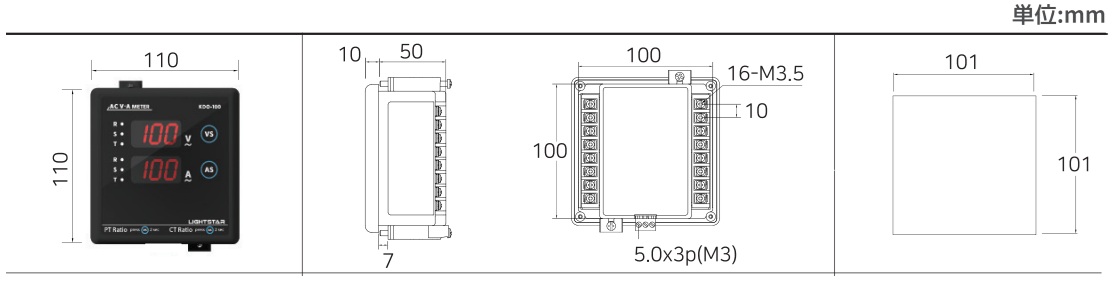

(3) 結線図及び寸法
- KDU-100
- KDU-200
