電線用零相変流器 KGC

製品情報

Zero Phase Current Transformer for Cable

総商品金額 2,100円

1. 注文方法

1) 使用用途：一般用、SGR用等使用用途による分類

2) 仕様選択：形名(貫通寸法)、漏洩電流定格入/出力等を表示

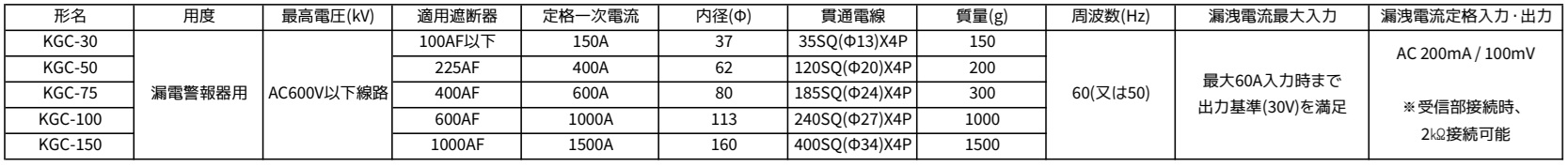

2. 仕様

(1) 最高電圧：AC 600V以下線路

(2) 漏洩電流定格入・出力：AC 200mA / 100mV(2㏀接続可能受信部接続時)

(3) 使用周囲温度：-10℃~+50℃

(4) 周波数：50/60Hz

3. その他

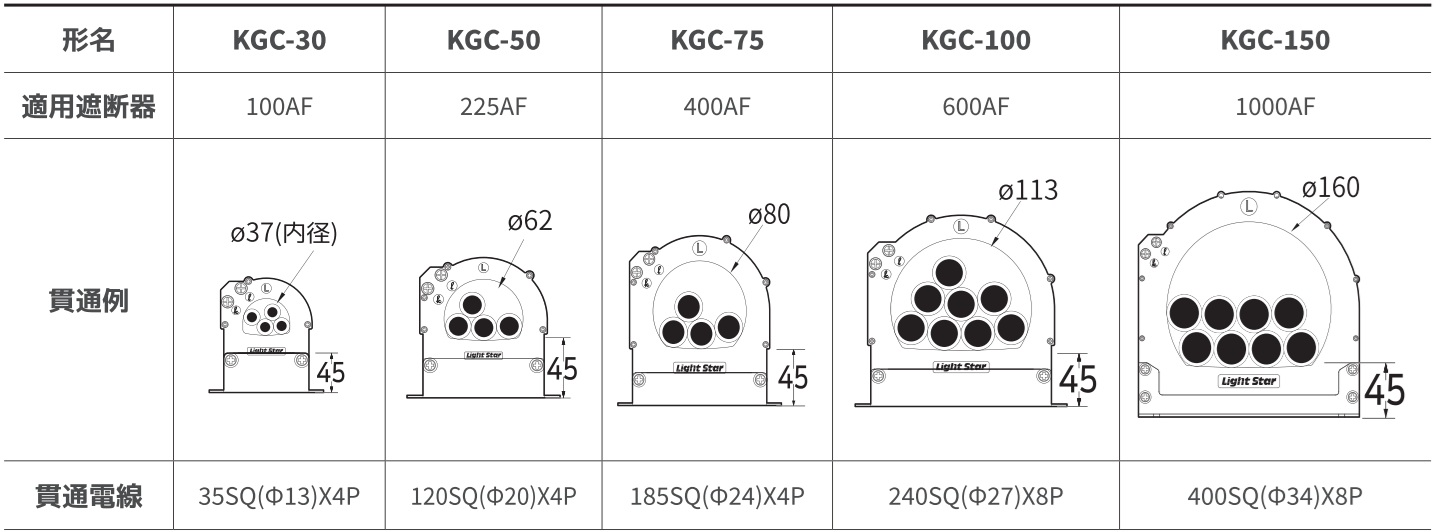

1) 電線貫通図

2) 貫通電線許容電流

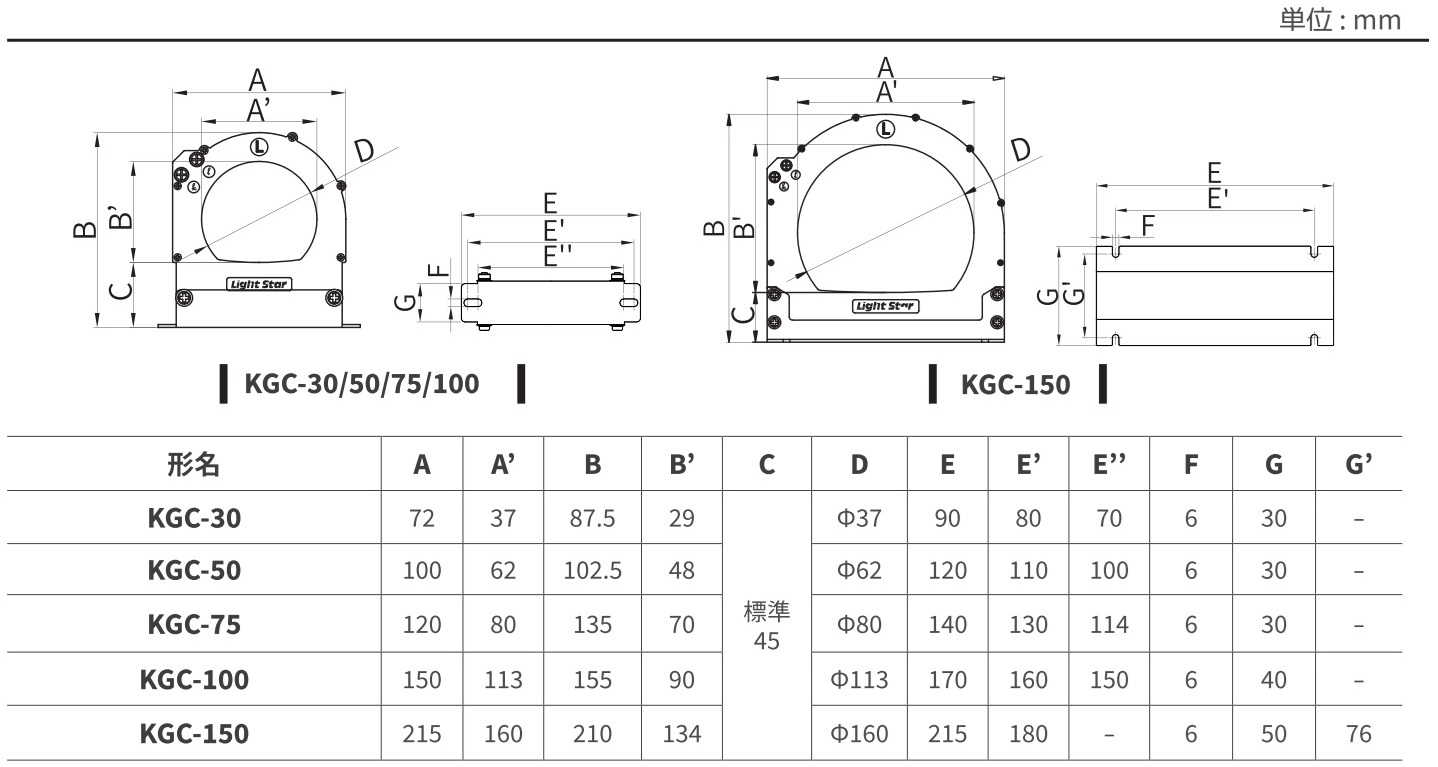

3) 寸法図

4) 設置時注意事項

(1) 中性線(N相)がZCTを貫通しないと漏電警報器に漏電警報が発生するので、1P3Wまたは3P4Wで設置時、必ず中性線(N相)を貫通しなければなりません。

(2) 二次側配線は停電誘導や電子誘導防止のために二心一括シールド線またはツイストフェア線ですることを勧奨します。

(3) 電線貫通時、できるだけ磁器平衡になれるように配置してください。磁器平衡にならないと誘導磁器不平衡で一次導体電流によって二次出力の誤作動の原因になります。
