1. 注文方法

  - 形名：KDY-A​

​

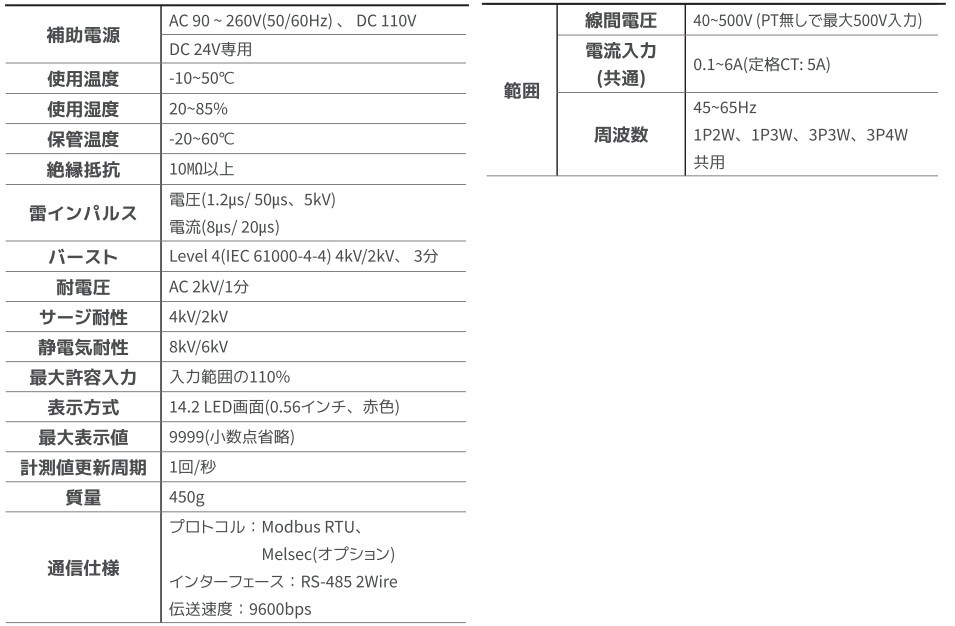

2. 仕様
  (1) 用途：三相電圧、電流、力率、有効電力、無効電力、周波数、有効電力量、無効電力量を測定して表示する計器です。

  (2) 補助電源：AC 90~260V(50/60Hz)、DC 110V
  (3) 使用周囲温度/湿度：-10~50℃ / 20~85%

  (4) 絶縁抵抗：100㏁以上

  (5) 耐電圧：AC 2kV/1分耐える
  (6) 雷インパルス：電圧(1.2㎲/50㎲、5kV)、電流(8㎲/20㎲)
  (7) 質量：500g

​

3. その他

 (1) 範囲

   - 線間電圧：40~500V (PT無しで最大500V入力)

   - 電流入力(共通)：0.1~6A

   - 周波数：45~65Hz

​

  (2) 正確度

​

​

  (3) 設定方法
    - SETボタンを押す → ▲または▼ボタンを押して1P2、1P3、3P3、3P4の中で選択 → SETボタンを押す → PT 500(直結時選択)
       その他 PT仕様を選択 → SETボタンを押す → CT 5を選択 → ▲または▼ボタンを押してCTの一次値を選択 → SETボタンを押す

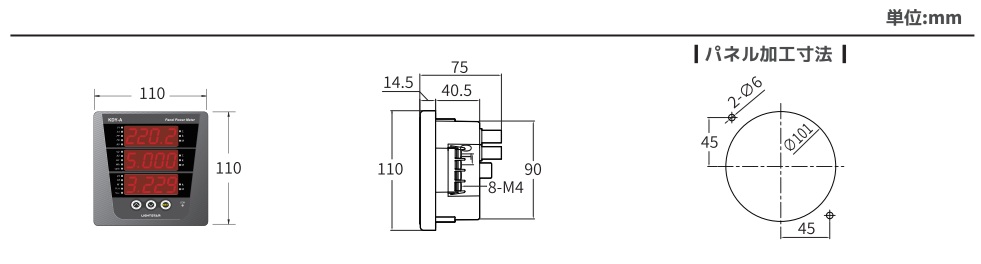

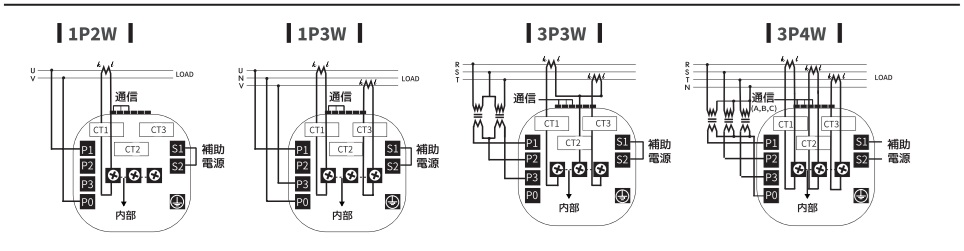

  (4) 結線図及び寸法
