1. 注文方法

   - KDM-W：電力及び電力量を表示する計器

   - KDM-G ：電圧、電流、電量を表示する計器

2. 仕様

  (1) 用途：直流電力及び電力量を表示する計器です。

  (2) 補助電源：AC 90~260V(50/60Hz) /  DC 110V

  (3) 使用周囲温度： / 湿度：-10~55℃ / 20~85%

  (4) 絶縁抵抗：10㏁以上

  (5) 耐電圧：AC 2kV/1分耐える

  (6) 雷インパルス：電圧(1.2㎲/50㎲、5kV)、電流(8㎲/20㎲)

  (7) 最大許容入力：A-200% 10秒、連続120%、V-150% 10秒、連続 120%

  (8) 質量：250g

  (9) 通信伝送速度：9600/19200bps

3. その他

  (1) 入力仕様

     -範囲：直流電圧 -500 ~ +500V​ / 直流電流 -60 ~ -60mV(定格Shunt：50 or 60mV)

     -正確度：①V/A/W：±(0.3% of rdg + 0.2 of F.S)

                   ②電力量：±(Watt accuracy + 0.1 count/h)

  (2) 表示値

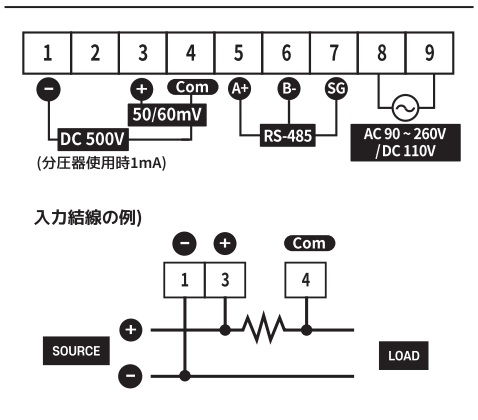

  (3) 結線図及び寸法



​
